BUHAR CONTASI
TEKNİK DETAY
Özellikle yüksek sıcaklıklar ve orta-yüksek seviyede basınç için dizayn edilmiştir. İşletmelerde, standart contaların istekleri karşılamadığı durumlarda, özellikle sıcaklığın yüksek olduğu (direkt alev, buhar, kızgın yağ, kızgın su, kondens hattı vb.) uygulamalarda grafit esaslı contalar kullanılmaktadır. Maksimum sıcaklık: -200 +1650 oC ve Maksimum basınç: 340 bar basınç dayanımına sahiptir.
ÇALPARA ÇEKVALF
TEKNİK DETAY
Gövde / Body : Karbon çelik / Carbon steel
Klape / Disc : Paslanmaz çelik / Stainless steel
O-Ring : EPDM
Merkezleme Halkası / Eye Bolt : Karbon çelik / Carbon steel
Vida / Screw : Paslanmaz çelik / Stainless steel
Basınç Sınıfı / Pressure Rating : PN16
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. : 120 °C
ÇALPARA ÇEKVALF (PN16)
TEKNİK DETAY
Genel Özellikler / General Specifications
Çalışma Sıcaklık Aralığı / Working Temperature : -10 ... +120 °C (16 Bar)
Standartlar / Standards
Sertifikalar / Certificates :
Tasarım / Design : TS EN 12334
Flanş Boyutları / Flange Dimensions : TS EN 1092-2 (PN 16)
Alından Alına Boyutlar / Face to Face Dimensions : TS EN 558 (Seri 48)
Testler / Tests : TS EN 12266-1
Uygulamalar / Applications
Sıcak ve soğuk su sistemleri, asitik olmayan tüm akışkanlarda
Hot and cold water, all non acidic fluids

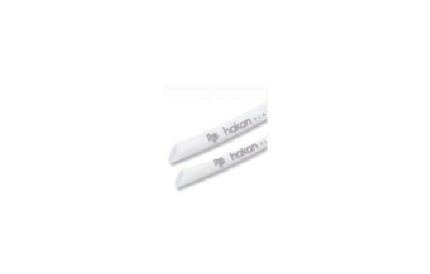

ÇAPRAZ BAĞLI PEX-B BORU
TEKNİK DETAY
Günümüz plastik teknolojisinin harika ürünü Polietilen Çapraz bağlı (PEX) borular yerden ısıtma sisteminde, mobil tesisatta, sıcak su ve soğuk su hatlarında kullanılabilmektedirler. Kangal olarak imal edildiğinden ve esnek yapısı ile döşeme şekillerine uygun şekilde rahatlıkla yere uygulanır. Mobil tesisat olarak adlandırılan radyatör sistemlerinde ise kılıf boru içerisinde uygulanır.
Avantajları:
- 95 °C’de PN10 bar’da kullanılabilir.
- Sıcaklıklar anlık olarak 120 °C’ye çıktığında da dayanım gösterir.
- Yerden ısıtma sisteminde kullanılabilir.
- Mobil tesisatta radyatör bağlantısında kullanılır.
- Oksijen bariyeri kaplanabilir ve havadaki oksijenin borudan suya geçmesini önler.
- Kimyasallara yüksek dayanım gösterir.
- Yoğunluğu 0,95 gr/cm3 olduğundan hafiftir.
- Rekorlar ile alet ihtiyacı olmadan kolay montaj edilir.
- 160 m kangal olduğundan kısa sürede ve fire vermeden döşenebilir.
- Korozyon olmaz.
- Mineraller ile reaksiyona girip çapı daralmaz.
Kullanım alanları:
- Yerden ısıtma sistemlerinde
- Mobil ısıtma sistemlerinde
Yerden ısıtma uygulamalarında kullanılacak Hakan Flexa ve Hakan Pex-b boruları döşeme esnasında dar ve küçük radüslerde montaj hatalarından kaynaklanacak kırılma ve çatlamalara karşı ısıtılarak döşenmelidir. Isıtma işlemi için sıcak kuru hava hava tabancası yardımıyla boruya uygulanmalıdır. Böylelikle borunun dönüş noktalarında gerek uygulamada gerekse kullanımda dönüş kısımlarında oluşabilecek çatlak önlenmiş olacaktır.

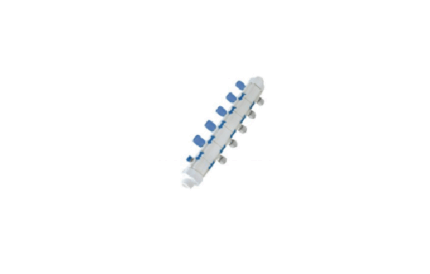

ÇİFT ÇIKIŞLI KENDİNDEN VANALI KOLLEKTÖR (PLASTİK)
TEKNİK DETAY
Günümüz plastik teknolojisinin harika ürünü Polietilen Çapraz bağlı (PEX) borular yerden ısıtma sisteminde, mobil tesisatta, sıcak su ve soğuk su hatlarında kullanılabilmektedirler. Kangal olarak imal edildiğinden ve esnek yapısı ile döşeme şekillerine uygun şekilde rahatlıkla yere uygulanır. Mobil tesisat olarak adlandırılan radyatör sistemlerinde ise kılıf boru içerisinde uygulanır.
Avantajları:
- 95 °C’de PN10 bar’da kullanılabilir.
- Sıcaklıklar anlık olarak 120 °C’ye çıktığında da dayanım gösterir.
- Yerden ısıtma sisteminde kullanılabilir.
- Mobil tesisatta radyatör bağlantısında kullanılır.
- Oksijen bariyeri kaplanabilir ve havadaki oksijenin borudan suya geçmesini önler.
- Kimyasallara yüksek dayanım gösterir.
- Yoğunluğu 0,95 gr/cm3 olduğundan hafiftir.
- Rekorlar ile alet ihtiyacı olmadan kolay montaj edilir.
- 160 m kangal olduğundan kısa sürede ve fire vermeden döşenebilir.
- Korozyon olmaz.
- Mineraller ile reaksiyona girip çapı daralmaz.
Kullanım alanları:
- Yerden ısıtma sistemlerinde
- Mobil ısıtma sistemlerinde
Yerden ısıtma uygulamalarında kullanılacak Hakan Flexa ve Hakan Pex-b boruları döşeme esnasında dar ve küçük radüslerde montaj hatalarından kaynaklanacak kırılma ve çatlamalara karşı ısıtılarak döşenmelidir. Isıtma işlemi için sıcak kuru hava hava tabancası yardımıyla boruya uygulanmalıdır. Böylelikle borunun dönüş noktalarında gerek uygulamada gerekse kullanımda dönüş kısımlarında oluşabilecek çatlak önlenmiş olacaktır.
ÇİFT KLAPELİ ÇEKVALF
TEKNİK DETAY
Gövde / Body : Pick döküm / Cast iron (GG25))
Klape / Disc : Paslanmaz çelik / Stainless steel
Disk Yata¤ı / Washer : Paslanmaz çelik / Stainless steel
Mil / Stem : Paslanmaz çelik / Stainless steel
Yay / Spring : Paslanmaz çelik / Stainless steel
Mil Tamponu / Pin Stabilizer : Lastik / Rubber
Tapa / Plug : Çelik / Steel
Mapa / Eye Bolt : Çelik / Steel
Standart No : TSEK
Basınç Sınıfı / Pressure Rating : PN16
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. : 120 ºC
ÇİFT KLAPELİ ÇEKVALF (PN16)
TEKNİK DETAY
Genel Özellikler / General Specifications
Çalışma Sıcaklık Aralığı / Working Temperature : -10 ... +120 °C (16 Bar)
Standartlar / Standards
Sertifikalar / Certificates :
Tasarım / Design : TS EN 12334
Flanş Boyutları / Flange Dimensions : TS EN 1092-2 (PN 16)
Testler / Tests : TS EN 12266-1
Uygulamalar / Applications
Sulama sistemleri, Arıtma sistemleri ve pis su hatları, Yangın tesisatları, Yağ devreleri
Hot and water systems, Irrigation and water supply lines, Purification systems and
waste water discharge, Fire projection lines, Oil-cooling cycles
