WAFER KELEBEK VANA PASLANMAZ
TEKNİK DETAY
Gövde / Body : BWN 0202 Pik döküm / Cast iron (GG25)
BWN 0302 Sfero döküm / Ductile iron (GGG40.3)
Klape / Disc : Paslanmaz çelik / Stainless steel
Sit / Seat : EPDM / NBR
Üst Mil / Upper Stem : Paslanmaz çelik / Stainless steel
Alt Mil / Bottom Stem : Paslanmaz çelik / Stainless steel
Kol / Hand lever : Karbon çelik / Carbon steel
Ayna / Throtling Plate : Karbon çelik / Carbon steel
Civata / Bolt : Karbon çelik / Carbon steel
Somun / Nut : Karbon çelik / Carbon steel
Standart No : TS EN 593 + A1
Basınç Sınıfı / Pressure Rating : PN16
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. :
EPDM için 120 °C (Su) / EPDM for 120 °C (Water)
NBR için 90 °C (Su ve madeni yağ) / NBR for 90 °C (Water and petroleum oil)
WAFER KELEBEK VANA PASLANMAZ DİŞLİ KUTULU
TEKNİK DETAY
Gövde / Body : BWN 0202 Pik döküm / Cast iron (GG25)
BWN 0302 Sfero döküm / Ductile iron (GGG40.3)
Klape / Disc : Paslanmaz çelik / Stainless steel
Sit / Seat : EPDM / NBR
Mil / Stem : Paslanmaz çelik / Stainless steel
O-Ring : EPDM
Civata / Bolt : Karbon çelik / Carbon steel
Somun / Nut : Karbon çelik / Carbon steel
Standart No : TS EN 593 + A1
Basınç Sınıfı / Pressure Rating : PN16
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. : EPDM için 120 °C (Su) / EPDM for 120 °C (Water)
NBR için 90 °C (Su ve madeni yağ) / NBR for 90 °C (Water and petroleum oil)
WAFER KELEBEK VANA SFERO PASLANMAZ
TEKNİK DETAY
Gövde / Body : BWN 0305 Sfero döküm / Ductile iron (GGG40.3)
Klape / Disc : Paslanmaz çelik / Stainless steel
Sit / Seat : EPDM
Üst Mil / Upper Stem : Paslanmaz çelik / Stainless steel
Alt Mil / Bottom Stem : Paslanmaz çelik / Stainless steel
Kol / Hand lever : Karbon çelik / Carbon steel
Ayna / Throtling Plate : Karbon çelik / Carbon steel
Civata / Bolt : Karbon çelik / Carbon steel
Somun / Nut : Karbon çelik / Carbon steel
Standart No : TS EN 593 + A1
Basınç Sınıfı / Pressure Rating : PN25
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. : EPDM için 120 °C (Su) / EPDM for 120 °C (Water)

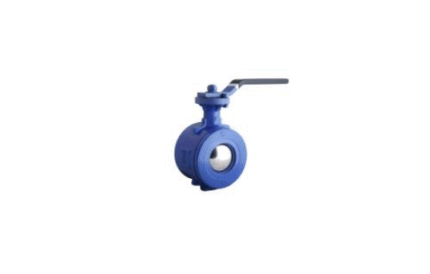

WAFER KÜRESEL VANA
TEKNİK DETAY
Genel Özellikler / General Specifications
Çalışma Sıcaklık Aralığı / Working Temperature : -10 ... +120 °C (16 Bar),
Standartlar / Standards
Sertifikalar / Certificates :
Tasarım / Design : TS 3148, EN ISO 17292
Bağlantı Boyutları / Connection Dimensions : TS EN 1092-2 (PN 6 / 10 / 16)
Testler / Tests : TS EN 12266-1
Uygulamalar / Applications
Sıcak ve soğuk su sistemleri, basınçlı hava, asit ve alkali özelliği bulunmayan
sıvı akışkanlar
Hot and cold water systems, compressed air, non-acidic and non-flammable
liquid fluids
WAFER PİSLİK TUTUCU (PN16)
TEKNİK DETAY
Genel Özellikler / General Specifications
Çalışma Sıcaklık Aralığı / Working Temperature : -10 ... +120 °C (16 Bar)
Standartlar / Standards
Sertifikalar / Certificates :
Flanş Boyutları / Flange Dimensions : TS EN 1092-2 (PN 6 / 10 / 16)
Testler / Tests : TS EN 12266-1
Uygulamalar / Applications
Sıcak ve soğuk su sistemleri, basınçlı hava, asit ve alkali özelliği bulunmayan
sıvı akışkanlar
Hot and cold water systems, compressed air, non-acidic and non-flammable
liquid fluids

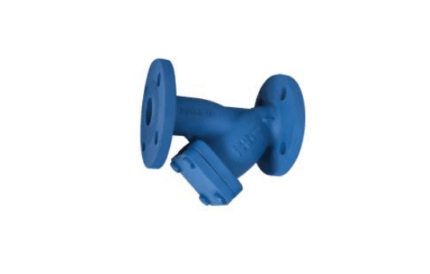

Y TİPİ PİSLİK TUTUCU (PN16)
TEKNİK DETAY
Genel Özellikler / General Specifications
Çalışma Sıcaklık Aralığı / Working Temperature : -10 ... +120 °C (16 Bar),
200 °C (13 Bar), 250 °C (11 Bar), 300 °C (10 Bar)
Standartlar / Standards
Sertifikalar / Certificates :
Tasarım / Design : TS 11494
Flanş Boyutları / Flange Dimensions : TS EN 1092-2 (PN 16)
Alından Alına Boyutlar / Face to Face Dimensions : TS EN 558 (Seri 1)
Testler / Tests : TS EN 12266-1
Uygulamalar / Applications
Sıcak ve soğuk su sistemleri, basınçlı hava, doymuş buhar, asit ve alkali özelliği bulunmayan
sıvı akışkanlar
Hot and cold water systems, compressed air,saturated steam, non-acidic and non-flammable
liquid fluids

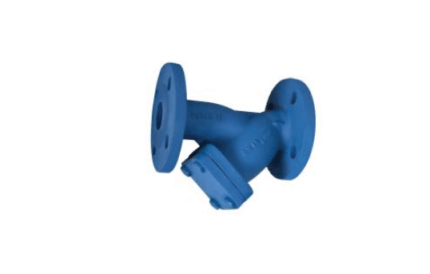

Y TİPİ PİSLİK TUTUCU (PN25)
TEKNİK DETAY
Genel Özellikler / General Specifications
Çalışma Sıcaklık Aralığı / Working Temperature : -10 ... +120 °C (25 Bar),
200 °C (23 Bar), 250 °C )21,8 Bar), 300 °C (20 Bar), 350 °C (17,5 Bar)
Standartlar / Standards
Sertifikalar / Certificates :
Tasarım / Design : TS 11494
Flanş Boyutları / Flange Dimensions : TS EN 1092-2 (PN 25)
Alından Alına Boyutlar / Face to Face Dimensions : TS EN 558 (Seri 1)
Testler / Tests : TS EN 12266-1
Uygulamalar / Applications
Sıcak ve soğuk su sistemleri, basınçlı hava, doymuş buhar, asit ve alkali özelliği bulunmayan
sıvı akışkanlar
Hot and cold water systems, compressed air,saturated steam, non-acidic and non-flammable
liquid fluids

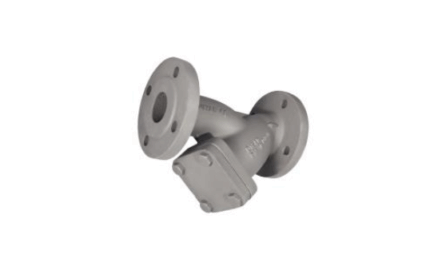

Y TİPİ PİSLİK TUTUCU (PN6)
TEKNİK DETAY
Genel Özellikler / General Specifications
Çalışma Sıcaklık Aralığı / Working Temperature : -10 ... +120 °C (6 Bar),
200 °C (4,8 Bar), 250 °C (4,2 Bar), 300 °C (3,6 Bar)
Standartlar / Standards
Sertifikalar / Certificates :
Tasarım / Design : TS 11494
Flanş Boyutları / Flange Dimensions : TS EN 1092-2 (PN 6)
Alından Alına Boyutlar / Face to Face Dimensions : TS EN 558 (Seri 1)
Testler / Tests : TS EN 12266-1
Uygulamalar / Applications
Sıcak ve soğuk su sistemleri, basınçlı hava, doymuş buhar, asit ve alkali özelliği bulunmayan
sıvı akışkanlar
Hot and cold water systems, compressed air,saturated steam, non-acidic and non-flammable
liquid fluids

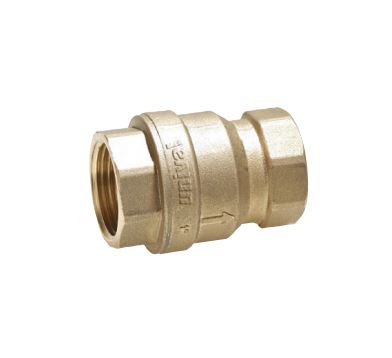

YAYLI ÇEKVALF (PN16)
TEKNİK DETAY
Genel Özellikler / General Specifications
Çalışma Sıcaklık Aralığı / Working Temperature : -10 ... +120 °C (16 Bar),
200 °C (13 Bar), 250 °C (11 Bar), 300 °C (10 Bar)
Standartlar / Standards
Sertifikalar / Certificates :
Tasarım / Design : TS EN 12334
Flanş Boyutları / Flange Dimensions : TS EN 1092-2 (PN 16)
Alından Alına Boyutlar / Face to Face Dimensions : TS EN 558 (Seri 1)
Testler / Tests : TS EN 12266-1
Uygulamalar / Applications
Sıcak ve soğuk su sistemleri, basınçlı hava,kızgın su, buhar, kızgın buhar, asit ve
alkali özelliği bulunmayan sıvı akışkanlar
Hot and cold water systems, compressed air, superheated water, steam,
superheated steam systems, non-acidic and non-flammable liquid fluids

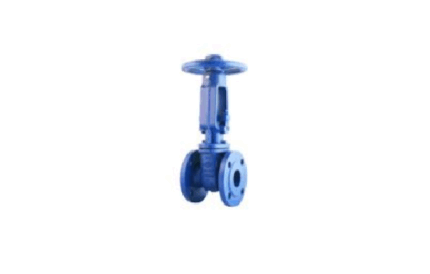

YÜKSELEN MİLLİ METAL YATAKLI SÜRGÜLÜ VANA (F4)
TEKNİK DETAY
Genel Özellikler / General Specifications
Çalışma Sıcaklık Aralığı / Working Temperature : -10 ... +120 °C
(2,5 / 4 / 10 / 16 Bar)
Standartlar / Standards
Sertifikalar / Certificates :
Tasarım / Design : TS EN 1171
Flanş Boyutları / Flange Dimensions : TS EN 1092-2 (PN 10)
Alından Alına Boyutlar / Face to Face Dimensions : TS EN 558 (Seri 14)
Testler / Tests : TS EN 12266-1
Uygulamalar / Applications
Sıcak ve soğuk su sistemleri, gemi sanayi, yangın tesisatlarında
Hot and cold water systems, marine industry, fire fighting systems
