STATİK BALANS VANASI
TEKNİK DETAY
Gövde / Body : Pik döküm / Cast iron (GG25)
Klape / Disc : Paslanmaz çelik / Stainless steel
Klape Sızdırmazlık Stili / Seat : PTFE
Kol / Hand lever : Karbon çelik / Carbon steel
Ölçüm Noktaları / p-t Plugs : Pirinç / Brass
Basınç Sınıfı / Pressure Rating : PN16
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. : 120 °C (Kısa süreli 130 °C / Short run 130 °C)
Akıkan / Medium : Su, glikollu su / Water, water-glycol miscture
STATİK BALANS VANASI DİŞLİ
TEKNİK DETAY
Gövde / Body : DZR Pirinç / Brass - C35330 (DZR)
Klape / Disc : Pirinç / Brass - C35330 (DZR)
Kapak / Bonnet : Pirinç / Brass - C35330 (DZR)
Göstergeli Volan / Volan : ABS
Ölçüm Noktaları / p-t Plugs : Pirinç / Brass
Basınç Sınıfı / Pressure Rating : PN25
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. : 110 °C
Akıkan / Medium : Su, glikollu su / Water, water-glycol miscture
SÜRGÜLÜ VANA
TEKNİK DETAY
Gövde / Body : Pick döküm / Cast iron (GG25)
Kapak / Bonnet : Sfero döküm / Ductile iron
Sürgü / Wedge : EPDM kaplı sfero döküm / EPDM coated ductile iron
Mil / Stem : Paslanmaz çelik / Stainless steel
O-Ring : EPDM
Conta / Gasket : EPDM
Civata / Bolt : Karbon çelik / Carbon steel
Somun / Nut : Pirinç / Brass
Basınç Sınıfı / Pressure Rating : PN16 / PN25
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. : 120 ºC
SÜRGÜLÜ VANA SFERO
TEKNİK DETAY
Gövde / Body : Sfero döküm / Ductile iron
Kapak / Bonnet : Sfero döküm / Ductile iron
Sürgü / Wedge : EPDM kaplı sfero döküm / EPDM coated ductile iron
Mil / Stem : Paslanmaz çelik / Stainless steel
O-Ring : EPDM
Conta / Gasket : EPDM
Civata / Bolt : Karbon çelik / Carbon steel
Somun / Nut : Pirinç / Brass
Basınç Sınıfı / Pressure Rating : PN16 / PN25
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. : 120 ºC
TAM GEÇİŞLİ DOĞALGAZ KÜRESEL VANA
TEKNİK DETAY
Gövde / Body : Sfero döküm / Ductile iron (GGG40.3)
Küre / Ball : Paslanmaz çelik / Stainless steel
Sit / Seat : PTFE
Mil / Stem : Paslanmaz çelik / Stainless steel
Kol / Hand lever : Plastik kaplı karbon çelik / Carbon steel
Civata / Bolt : Karbon çelik / Carbon steel
Somun / Nut : Karbon çelik / Carbon steel
Standart No : TS 9809 (DN65 ve üzeri / DN65 and above)
Basınç Sınıfı / Pressure Rating : MOP5 / PN25
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. : 120 °C
TAM GEÇİŞLİ KÜRESEL VANA
TEKNİK DETAY
Gövde / Body : Pik döküm / Cast iron (GG25)
Küre / Ball : Paslanmaz çelik / Stainless steel
Sit / Seat : PTFE
Mil / Stem : Paslanmaz çelik / Stainless steel
O-Ring : EPDM
Kol / Hand lever : Plastik kaplı karbon çelik / Carbon steel
Civata / Bolt : Karbon çelik / Carbon steel
Somun / Nut : Karbon çelik / Carbon steel
Standart No : TS 3148
Basınç Sınıfı / Pressure Rating : PN10 / PN16
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. : 120 °C
TAM GEÇİŞLİ KÜRESEL VANA DN150-DN300
TEKNİK DETAY
Gövde / Body : Pik döküm / Cast iron (GG25)
Küre / Ball : Paslanmaz çelik / Stainless steel
Sit / Seat : PTFE
Mil / Stem : Paslanmaz çelik / Stainless steel
O-Ring : EPDM
Kol / Hand lever : Plastik kaplı karbon çelik / Carbon steel
Civata / Bolt : Karbon çelik / Carbon steel
Somun / Nut : Karbon çelik / Carbon steel
Standart No : TS 3148
Basınç Sınıfı / Pressure Rating : PN10 / PN16
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. : 120 °C

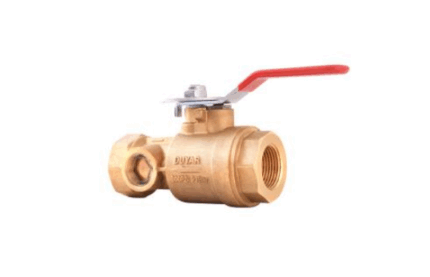

TEST VE DRENAJ VANASI
TEKNİK DETAY
Sprinkler sistemlerindeki test ve bakımların yapılabilmesi amacıyla kullanılan vanalardır. İçindeki değişik ölçülerdeki orifis sayesinde sadece bir sprinklerden geçen akışa eşit akış oluşturarak, bir sprinkler su akışı durumunda hatlardaki alarm cihazlarının kontrol amaçlı testlerinin yapılması sağlanır. Sistemdeki en küçük sprinkler ve test drenaj vanasının orifis çapları eşit olmalıdır.Vana konumu değiştirerek drenaj vanası olarak borulardaki suyun boşaltılması için de kullanılırlar. Akışın gözlenebilmesi için üzerinde gözetleme camı bulunur.

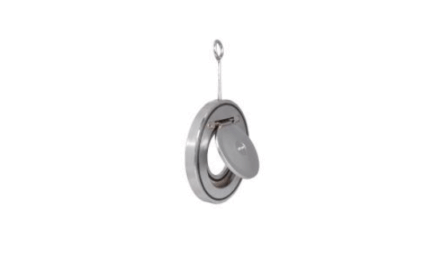

WAFER ÇALPARA ÇEKVALF (PN16)
TEKNİK DETAY
Genel Özellikler / General Specifications
Çalışma Sıcaklık Aralığı / Working Temperature : -10 ... +120 °C (16 Bar)
Standartlar / Standards
Sertifikalar / Certificates :
Flanş Boyutları / Flange Dimensions : TS EN 1092-2 (PN 16)
Testler / Tests : TS EN 12266-1
Uygulamalar / Applications
Deniz suyu (paslanmaz çelik), kondens sistemleri(paslanmaz çelik), arıtma sistemleri,
HVAC sistemleri
Sea water(stainless steel), condonsation systems(stainless steel), purification systems,
HVAC systems
WAFER KELEBEK VANA ALÜMİNYUM BRONZ
TEKNİK DETAY
Gövde / Body : BWN 0203 Pik döküm / Cast iron (GG25)
BWN 0303 Sfero döküm / Ductile iron (GG40)
Klape / Disc : Alüminyum bronz / Aluminium bronze
Sit / Seat : EPDM / NBR
Üst Mil / Upper Stem : Paslanmaz çelik / Stainless steel
Alt Mil / Bottom Stem : Paslanmaz çelik / Stainless steel
Kol / Hand lever : Karbon çelik / Carbon steel
Ayna / Throtling Plate : Karbon çelik / Carbon steel
Civata / Bolt : Karbon çelik / Carbon steel
Somun / Nut : Karbon çelik / Carbon steel
Standart No : TS EN 593
Basınç Sınıfı / Pressure Rating : PN16 / PN25
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. : EPDM için 120 °C (Su) / EPDM for 120 °C (Water)
NBR için 90 °C (Su ve madeni yağ) / NBR for 90 °C (Water and petroleum oil)
WAFER KELEBEK VANA DİŞLİ KUTULU
TEKNİK DETAY
Gövde / Body : BWN 0201 Pik döküm / Cast iron (GG25)
BWN 0301 Sfero döküm / Ductile iron (GGG40.3)
Klape / Disc : Nikel kaplı sfero döküm / Nickel plated ductile iron
Sit / Seat : EPDM / NBR / Viton
Mil / Stem : Paslanmaz çelik / Stainless steel
O-Ring : EPDM
Civata / Bolt : Karbon çelik / Carbon steel
Somun / Nut : Karbon çelik / Carbon steel
Standart No : TS EN 593 + A1
Basınç Sınıfı / Pressure Rating : PN16
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. : EPDM için 120 °C (Su) / EPDM for 120 °C (Water)
NBR için 90 °C (Su ve madeni yağ) / NBR for 90 °C (Water and petroleum oil)
