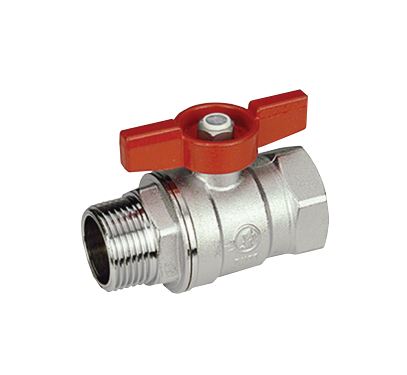

KELEBEK KOLLU KÜRESEL VANA
TEKNİK DETAY
Gövde / Body : Krom kaplı pirinç / Krom plated brass
Mil / Stem : Krom kaplı pirinç / Krom plated brass
Küre / Ball : Krom kaplı pirinç / Krom plated brass
Conta / Gasket : PTFE
Kol / Handle : Alüminyum / Aluminium
Somun / Nut : Çelik / Steel
Basınç Sınıfı / Pressure Rating : PN16 / PN25
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. :
Su için / For water 120 ºC
Kuru buhar için / For dry steam 185 ºC
Maksimum Çalıma Basıncı / Maximum Working Press :
42 bar (1/4” - 3/4”)
35 bar (1” - 1 1/4”)

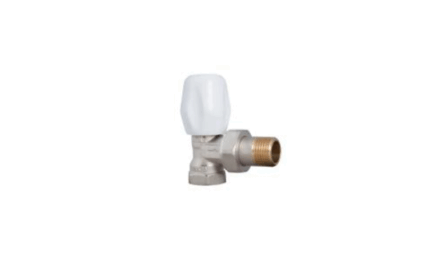

KÖŞE RADYATÖR VANASI (PN10)
TEKNİK DETAY
Genel Özellikler / General Specifications
Çalışma Sıcaklık Aralığı / Working Temperature : -10 ... +90°C (10 Bar)
Standartlar / Standards
Sertifikalar / Certificates :
Tasarım / Design : TS 579
Diş Standardı / Thread Standard : EN ISO 228-1
Testler / Tests : TS EN 12266-1
Uygulamalar / Applications
Sıcak ve soğuk su sistemleri
Hot and cold water systems

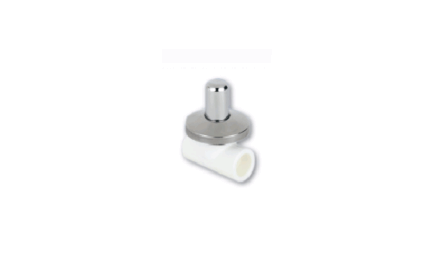

KROMLU VANA KISA
TEKNİK DETAY
PP-R [Polipropilen Random Copolimer) hammaddesinden TS 9937, TS EN ISO 15874, DIN 8077, DIN 8078, standartlarına uygun olarak üretilen PP-R Boru ve Ek Parçaları; hafif ve pürüzsüz olması, iç yüzeyinin kaygan ve parlak olması, kireçlenme ve paslanma yapmaması, hijyenik olması, montajının kolay olması gibi avantajlı yönleriyle galvanizli boruların yerini alarak günümüz bina içi soğuk ve sıcak su tesisatlarında vazgeçilmez çözüm olmuştur.
Avantajları:
- 20 °C 'de ve 25 atü basınçta çalışma ömrü 50 yıldır.
- -5°C ile +95°C aralığında kullanıma uygundur (Boru içindeki akışkanın donma derecesi göz önüne alınarak izolasyon uygulanmalıdır).
- Kimyasal maddelere karşı yüksek direnç gösterir.
- Korozyona dayanıklıdır. Kireçlenme ve paslanma yapmaz.
- Suyun rengini, kokusunu ve tadını değiştirmez.
- Kaygan ve parlak iç yüzeylere sahiptir.
- Kaynak yerlerinde çap daralması meydana gelmez. Yüksek kaynak performansı vardır.
- Montajda tasarruf sağlar ve firesi yoktur.
Kullanım alanları:
- Bina içi sıcak-soğuk sıhhi tesisat sistemleri
- Bina içi ısıtma sistemleri
- Basınçlı hava sistemleri
- Klima sistemleri
- Endüstriyel boru sistemleri

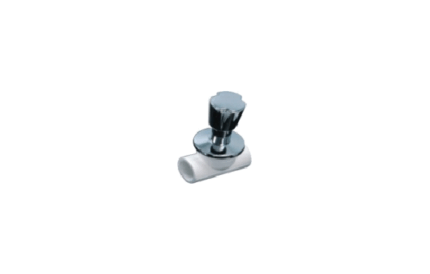

KROMLU VANA UZUN
TEKNİK DETAY
PP-R [Polipropilen Random Copolimer) hammaddesinden TS 9937, TS EN ISO 15874, DIN 8077, DIN 8078, standartlarına uygun olarak üretilen PP-R Boru ve Ek Parçaları; hafif ve pürüzsüz olması, iç yüzeyinin kaygan ve parlak olması, kireçlenme ve paslanma yapmaması, hijyenik olması, montajının kolay olması gibi avantajlı yönleriyle galvanizli boruların yerini alarak günümüz bina içi soğuk ve sıcak su tesisatlarında vazgeçilmez çözüm olmuştur.
Avantajları:
- 20 °C 'de ve 25 atü basınçta çalışma ömrü 50 yıldır.
- -5°C ile +95°C aralığında kullanıma uygundur (Boru içindeki akışkanın donma derecesi göz önüne alınarak izolasyon uygulanmalıdır).
- Kimyasal maddelere karşı yüksek direnç gösterir.
- Korozyona dayanıklıdır. Kireçlenme ve paslanma yapmaz.
- Suyun rengini, kokusunu ve tadını değiştirmez.
- Kaygan ve parlak iç yüzeylere sahiptir.
- Kaynak yerlerinde çap daralması meydana gelmez. Yüksek kaynak performansı vardır.
- Montajda tasarruf sağlar ve firesi yoktur.
Kullanım alanları:
- Bina içi sıcak-soğuk sıhhi tesisat sistemleri
- Bina içi ısıtma sistemleri
- Basınçlı hava sistemleri
- Klima sistemleri
- Endüstriyel boru sistemleri
KUMANDALI ÇEKVALF (PN16)
TEKNİK DETAY
Genel Özellikler / General Specifications
Çalışma Sıcaklık Aralığı / Working Temperature : -10 ... +120 °C (16 Bar),
200 °C (13 Bar), 250 °C (11 Bar), 300 °C (10 Bar)
Standartlar / Standards
Sertifikalar / Certificates :
Tasarım / Design : TS EN 12334
Flanş Boyutları / Flange Dimensions : TS EN 1092-2 (PN 16)
Alından Alına Boyutlar / Face to Face Dimensions : TS EN 558 (Seri 1)
Testler / Tests : TS EN 12266-1
Uygulamalar / Applications
Sıcak ve soğuk su sistemleri, deniz suyu (sfero döküm), basınçlı hava, kızgın su,
buhar, kızgın buhar, asit ve alkali özelliği bulunmayan sıvı akışkanlar
Hot and cold water systems, sea water (ductile ıron),compressed air, superheated
water, steam, superheated steam systems, non-acidic and non-flammable liquid
fluids

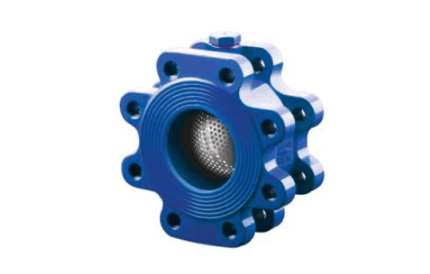

LUG PİSLİK TUTUCU (PN16)
TEKNİK DETAY
Genel Özellikler / General Specifications
Çalışma Sıcaklık Aralığı / Working Temperature : -10 ... +120 °C (16 Bar)
Standartlar / Standards
Sertifikalar / Certificates :
Bağlantı Boyutları / Connection Dimensions : TS EN 1092-2 (PN 16)
Testler / Tests : TS EN 12266-1
Uygulamalar / Applications
Sıcak ve soğuk su sistemleri, basınçlı hava, asit ve alkali özelliği bulunmayan
sıvı akışkanlar
Hot and cold water systems, compressed air, non-acidic and non-flammable
liquid fluids
LUG TİPİ KELEBEK VANA
TEKNİK DETAY
Gövde / Body : BLN 0201 Pik döküm / Cast iron (GG25)
BLN 0301 Sfero döküm / Ductile iron (GGG40)
Klape / Disc : Nikel kaplı sfero döküm / Paslanmaz çelik / Alüminyum Bronz
Nickel plated ductile iron / Stainless steel / Aluminium bronze
Sit / Seat : EPDM / NBR
Üst Mil / Upper Stem : Paslanmaz çelik / Stainless steel
Alt Mil / Bottom Stem : Paslanmaz çelik / Stainless steel
Kol / Hand lever : Karbon çelik / Carbon steel
Ayna / Throtling Plate : Karbon çelik / Carbon steel
Civata / Bolt : Karbon çelik / Carbon steel
Somun / Nut : Karbon çelik / Carbon steel
Standart No : TS EN 593 + A1
Basınç Sınıfı / Pressure Rating : PN16
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. : EPDM için 120 °C (Su) / EPDM for 120 °C (Water)
NBR için 90 °C (Su ve madeni yağ) / NBR for 90 °C (Water and petroleum oil)
LUG TİPİ KELEBEK VANA ALÜMİNYUM BRONZ
TEKNİK DETAY
Gövde / Body : BLN 0203 Pik döküm / Cast iron (GG25)
BLN 0303 Sfero döküm / Ductile iron (GGG40.3)
Klape / Disc : Alüminyum bronz / Aluminium bronze
Sit / Seat : EPDM / NBR
Üst Mil / Upper Stem : Paslanmaz çelik / Stainless steel
Alt Mil / Bottom Stem : Paslanmaz çelik / Stainless steel
Kol / Hand lever : Karbon çelik / Carbon steel
Ayna / Throtling Plate : Karbon çelik / Carbon steel
Civata / Bolt : Karbon çelik / Carbon steel
Somun / Nut : Karbon çelik / Carbon steel
Standart No : TS EN 593 + A1
Basınç Sınıfı / Pressure Rating : PN16
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. : EPDM için 120 °C (Su) / EPDM for 120 °C (Water)
NBR için 90 °C (Su ve madeni yağ) / NBR for 90 °C (Water and petroleum oil)
LUG TİPİ KELEBEK VANA DİŞLİ KUTULU
TEKNİK DETAY
Gövde / Body : BLN 0201 Pik döküm / Cast iron (GG25)
BLN 0301 Sfero döküm / Ductile iron (GGG40.3)
Klape / Disc : Nikel kaplı sfero döküm / Nickel plated ductile iron
Sit / Seat : EPDM / NBR
Mil / Stem : Paslanmaz çelik / Stainless steel
O-Ring : EPDM
Civata / Bolt : Karbon çelik / Carbon steel
Somun / Nut : Karbon çelik / Carbon steel
Standart No : TS EN 593 + A1
Basınç Sınıfı / Pressure Rating : PN16
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. : EPDM için 120 °C (Su) / EPDM for 120 °C (Water)
NBR için 90 °C (Su ve madeni yağ) / NBR for 90 °C (Water and petroleum oil)
LUG TİPİ KELEBEK VANA PASLANMAZ
TEKNİK DETAY
Gövde / Body : BLN 0202 Pik döküm / Cast iron (GG25)
BLN 0302 Sfero döküm / Ductile iron (GGG40.3)
Klape / Disc : Paslanmaz çelik / Stainless steel
Sit / Seat : EPDM / NBR
Üst Mil / Upper Stem : Paslanmaz çelik / Stainless steel
Alt Mil / Bottom Stem : Paslanmaz çelik / Stainless steel
Kol / Hand lever : Karbon çelik / Carbon steel
Ayna / Throtling Plate : Karbon çelik / Carbon steel
Civata / Bolt : Karbon çelik / Carbon steel
Somun / Nut : Karbon çelik / Carbon steel
Standart No : TS EN 593 + A1
Basınç Sınıfı / Pressure Rating : PN16
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. : EPDM için 120 °C (Su) / EPDM for 120 °C (Water)
NBR için 90 °C (Su ve madeni yağ) / NBR for 90 °C (Water and petroleum oil)
LUG TİPİ KELEBEK VANA PASLANMAZ DİŞLİ KUTULU
TEKNİK DETAY
Gövde / Body : BLN 0202 Pik döküm / Cast iron (GG25)
BLN 0302 Sfero döküm / Ductile iron (GGG40.3)
Klape / Disc : Paslanmaz çelik / Stainless steel
Sit / Seat : EPDM / NBR
Mil / Stem : Paslanmaz çelik / Stainless steel
O-Ring : EPDM
Civata / Bolt : Karbon çelik / Carbon steel
Somun / Nut : Karbon çelik / Carbon steel
Standart No : TS EN 593 + A1
Basınç Sınıfı / Pressure Rating : PN16
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. :
EPDM için 120 °C (Su) / EPDM for 120 °C (Water)
NBR için 90 °C (Su ve madeni yağ) / NBR for 90 °C (Water and petroleum oil)
LUG TİPİ KELEBEK VANA SFERO PASLANMAZ
TEKNİK DETAY
Gövde / Body : BLN 0305 Sfero döküm / Ductile iron (GGG40.3)
Klape / Disc : Paslanmaz çelik / Stainless steel
Sit / Seat : EPDM
Üst Mil / Upper Stem : Paslanmaz çelik / Stainless steel
Alt Mil / Bottom Stem : Paslanmaz çelik / Stainless steel
Kol / Hand lever : Karbon çelik / Carbon steel
Ayna / Throtling Plate : Karbon çelik / Carbon steel
Civata / Bolt : Karbon çelik / Carbon steel
Somun / Nut : Karbon çelik / Carbon steel
Standart No : TS EN 593
Basınç Sınıfı / Pressure Rating : PN16
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. :
EPDM için 120 °C (Su) / EPDM for 120 °C (Water)
