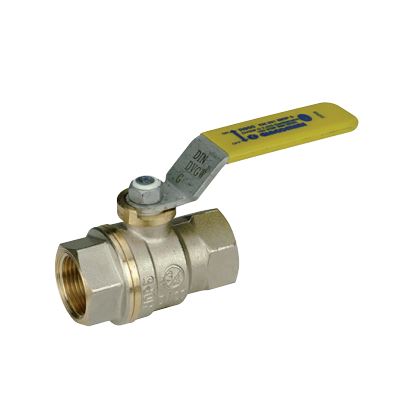

DOĞALGAZ KÜRESEL VANASI
TEKNİK DETAY
Gövde / Body : Krom kaplı pirinç / Krom plated brass
Mil / Stem : Krom kaplı pirinç / Krom plated brass
Küre / Ball : Krom kaplı pirinç / Krom plated brass
Conta / Gasket : PTFE
Kol / Handle : Çelik / Steel
Somun / Nut : Çelik / Steel
Basınç Sınıfı / Pressure Rating : MOP5
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. :
Su için / For water 120 ºC
Kuru buhar için / For dry steam 185 ºC
Maksimum Çalıma Basıncı / Maximum Working Press :
5 bar (Yanıcı gazlar için / For gas)

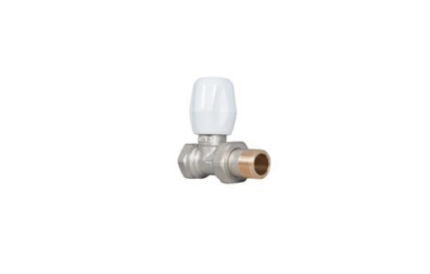

DÜZ RADYATÖR VANASI (PN10)
TEKNİK DETAY
Genel Özellikler / General Specifications
Çalışma Sıcaklık Aralığı / Working Temperature : -10 ... +90°C (10 Bar)
Standartlar / Standards
Sertifikalar / Certificates :
Tasarım / Design : TS 579
Diş Standardı / Thread Standard : EN ISO 228-1
Testler / Tests : TS EN 12266-1
Uygulamalar / Applications
Sıcak ve soğuk su sistemleri
Hot and cold water systems

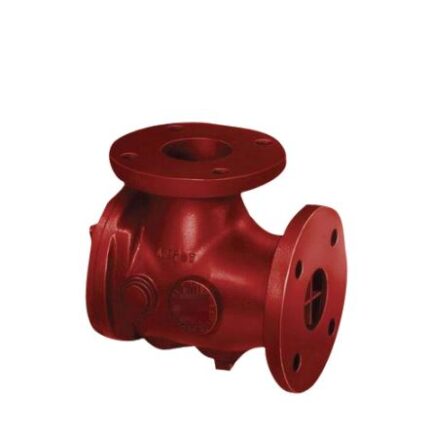

EMİŞ FİLTRESİ
TEKNİK DETAY
Gövde / Body : Dökme demir / Cast iron
İç Filtre / Screen : Paslanmaz çelik / Stainless steel
Dış Filtre / Outside Screen : Paslanmaz çelik / Stainless steel
Tapa / Plug : Pirinç / Brass
O-Ring : EPDM
Basınç Sınıfı / Pressure Rating : 200 PSI
Maksimum Çalıma Sıcaklı¤ı / Maximum Working Temp. : 120 ºC

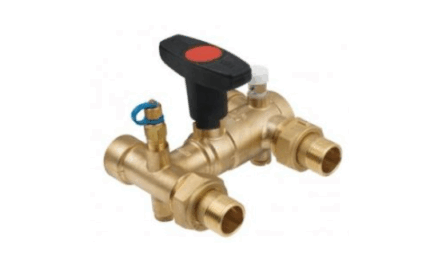

FCU BAĞLANTI KİTİ
TEKNİK DETAY
Isıtma ve soğutma yapılan binaların tüm hidrolik sistemlerinde, fan coil, klima santrali, radyan ısıtma veya sağutma cihazları gibi değişik tiplerde terminal üniteler kullanılmaktadır. Sistemin doğru çalışması için her terminal ünitenin izole edilmiş, havalandırmalı ve dengeli olarak montajı yapılmış olması gerekir. Farklı tiplerde vanaları kullanarak montaj yapmak, çok sayıda bileşen ve ekipman olduğundan oldukça karmaşık olabilir. Ayrıca aynı işlemi sistem içinde mevcut tüm terminaller için de yapmak gereklidir. Tüm bileşenlerin ayrı ayrı montaj edilmesi, uzun çalışma sürelerine, yüksek işçilik maliyetlerine ve bileşim noktalarından kaçak risklerine yol açabilir. Bununla birlikte tüm vana ve bağlantı ekipmanlarının stoklarda bulunması iyi bir lojistik organizasyon gerektirir. Cimberio Monolink bağlantı ünitesi, pislik tutucu, bypass vanası, balans vanası ve drenaj musluğu ile montajlı ve fabrika testleri yapılmış olarak teslim edilir.
FLANŞLI PİK STATİK BALANS VANASI
TEKNİK DETAY
Tasarımı hesaplamalı akışkanlar dinamiği kullanılarak yapılmış prototip üretimleri, uzun ve detaylı laboratuvar testleri ile gerçek tesisat koşullarında yapılan denemeler sonucunda ürün gamına katılmış olup üretimi %100 yerli olarak gerçekleştirilmektedir. Akış regülasyon vanası, hat kapama vanası ve debi ölçüm noktası özelliklerini mükemmel bir tasarımla bir araya getiren, yüksek hassasiyetli ve güvenli bir statik balans vanasıdır.

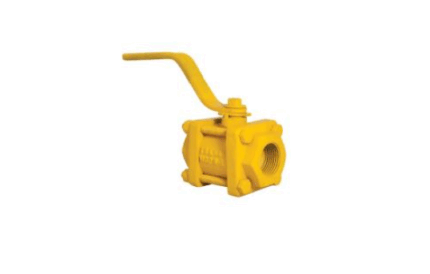

GAZ KÜRESEL VANA (DİŞLİ PN 16)
TEKNİK DETAY
Genel Özellikler / General Specifications
Çalışma Sıcaklık Aralığı / Working Temperature : -10 ... +60 °C (16 Bar)
Standartlar / Standards
Sertifikalar / Certificates : (DN 15 - DN 50)
Tasarım / Design : TS EN 331
Diş Standardı / Thread Standard : EN ISO 228-1
Alından Alına Boyutlar / Face to Face Dimensions : TS EN 331
Testler / Tests : TS EN 12266-1, TS EN 331
Uygulamalar / Applications
Basınçlı gazlar, sıvı yakıtlar, doğal gaz ve LPG
Pressured gases, liquid fuels, natural gas and LPG

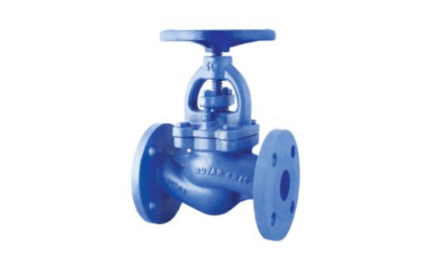

GLOB VANA (PN16)
TEKNİK DETAY
Sürgülü Vanalar, akış yönüne dik olarak çalışan açılı dizayn edilmiş sürgünün, gövde içerisindeki akış kesitini kapatıp açması prensibiyle çalışan vanalardır. Vana tam tur açık pozisyona getirildiğinde, akış kesitinin tamamı açılır ve tam akış elde edilir. Basınç kayıpları oldukça düşük bir vana tipidir. Hat kesme noktaları, dağıtım / toplama kollektörleri, genel HVAC uygulamaları, altyapı tesisatları, sulama tesisatları, yer altı borulamaları, vb gibi çok geniş bir uygulama yelpazesine hitap eder.

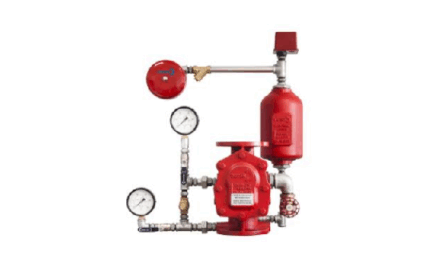

ISLAK ALARM VANASI
TEKNİK DETAY
Islak alarm vanası suyun donma ihtimali olmayan uygulamalar için dizayn edilmiştir. Borular içinde basınçlandırılmış halde bekleyen su, sprinklerin yangın nedeniyle devreye girmesi sonucunda yangın bölgesine deşarj olur. Basınçlı su sistemi sürekli olarak beslenirken aynı anda geciktirme hücresinide doldurur. Hücre doldurduktan sonra hücre üzerindeki basınç anahtarı tetiklenir. Basınç anahtarı yangın ihbar sistemine veya otomasyon sistemine alarm bilgisini ulaştırır. Basınç anahtarı tetiklendikten sonra su, su motorlu gonga ulaşır ve mekanik alarm verilmesini sağlar.

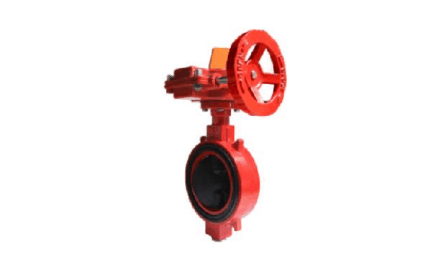

İZLENEBİLİR KELEBEK VANA
TEKNİK DETAY
Bölgesel kontrol vanası olarak tanımlanırlar. Mahal içi zonları birbirinden ayırmak (kontrol etmek) için, su besleme hatları üzerinde kesme vanası olarak kullanılırlar.Kesme veya kontrol amaçlı olarak kelebek vana veya yükselen milli vana kullanılır. Yangın sistemlerinde kullanılan tüm vanaların konumu görülebilir ve elektriksel olarak izlenebilir olmalıdır. Kelebek vanalar dişli kutulu volanlı tiptedir. Kelebek vanaların izleme anahtarı vana içindedir ve üzerinde açık kapalı konum göstergesi bulunur.

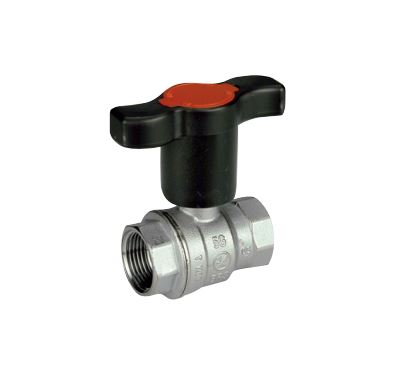

İZOLASYON BOYUNLU KÜRESEL VANA
TEKNİK DETAY
Gövde / Body : Krom kaplı pirinç / Krom plated brass
Mil / Stem : Krom kaplı pirinç / Krom plated brass
Küre / Ball : Krom kaplı pirinç / Krom plated brass
Conta / Gasket : PTFE
Kol / Handle : Poliamit / Polyamide
Somun / Nut : Çelik / Steel
Basınç Sınıfı / Pressure Rating : PN16 / PN25
Maksimum Çalıma Sıcaklığı / Maximum Working Temp. :
Su için / For water 120 ºC
Kuru buhar için / For dry steam 185 ºC
Maksimum Çalıma Basıncı / Maximum Working Press :
35 bar (1/4” - 3/4”)
28 bar (1” - 2”)
